部品も作ります！R●LEX社の時計のバンドのピンネジのご紹介。

こんばんは！
朝からすごい雨でしたね。。。
というか夜中の土砂災害警戒情報でケータイが『ウーワァ！ウーワァ！ウーワァ！』と鳴ったのにとてもビックリしました(T_T)

横瀬のグランド下道路は大きな大きな水たまりが…。

大きな被害が起きないといいですね。

本日は、よくあるバンドの修理のピン作製のご紹介をいたします。
ROL●X社さんのバンドですが、良くバンドのピンが無くなってしまったので取り寄せてほしいという依頼があります。
もちろんお取り寄せ出来るのですが、日数と金額が…。
という事で、キンカメではそのピンを作っています。

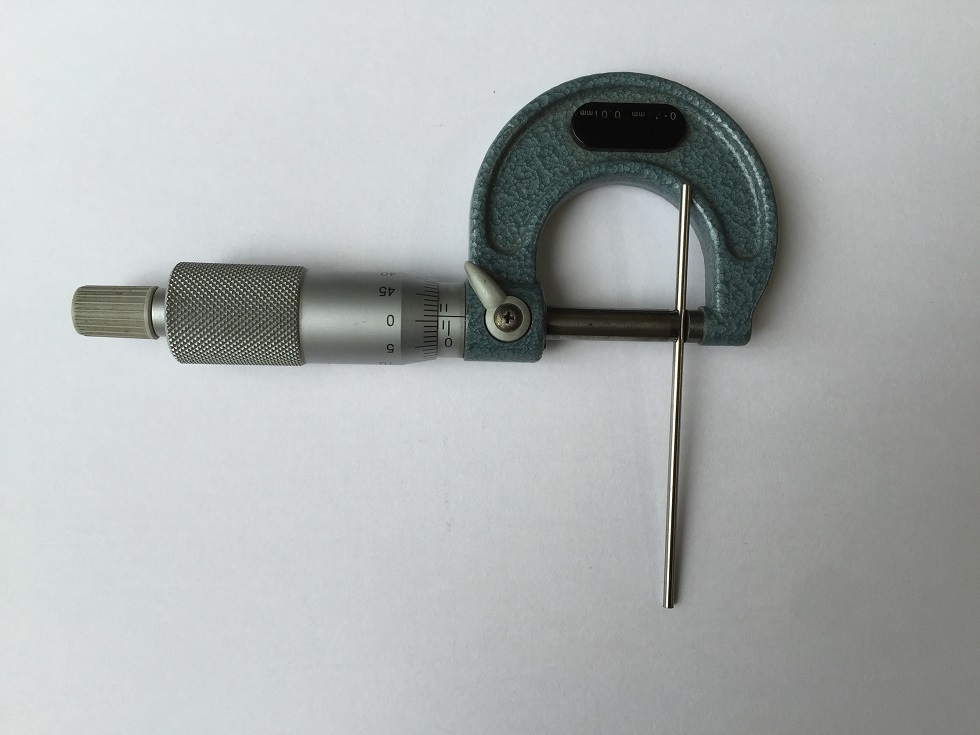

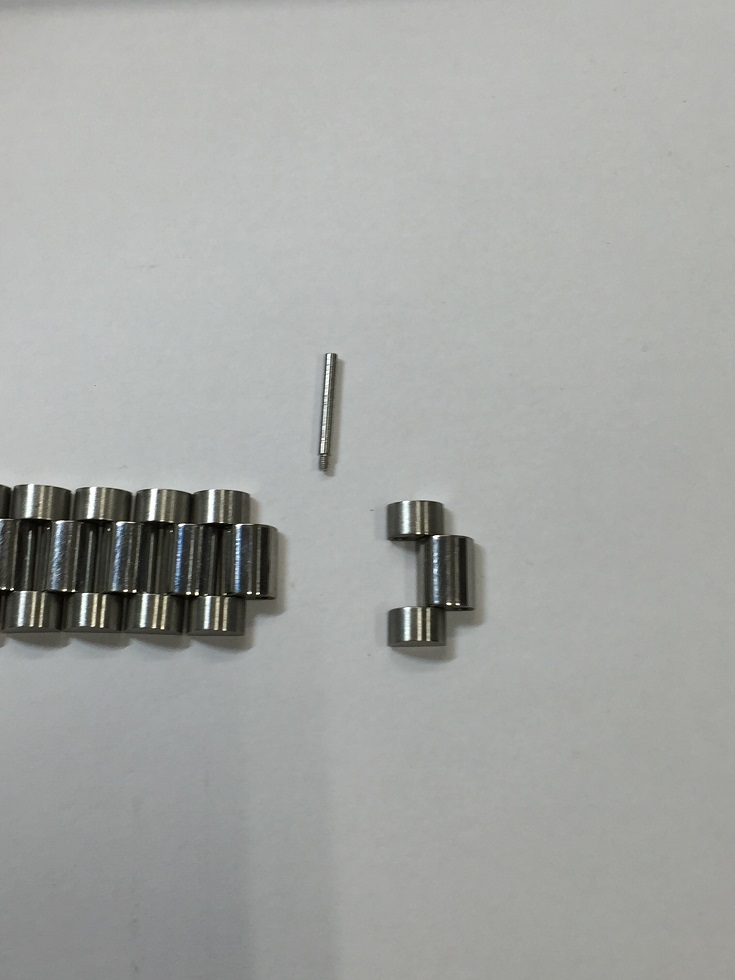

バンドとネジピンのサイズを測ります。

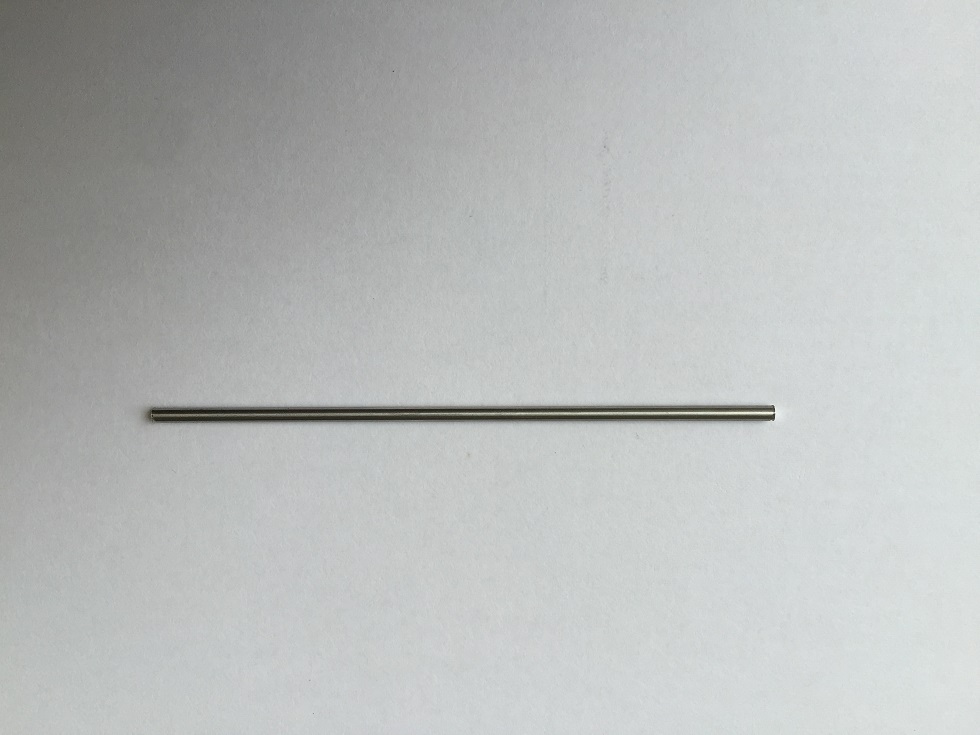

ステンレスの棒です。
これを使って削っていきます。

採寸します。これでどれだけ削っていくかを判断します。

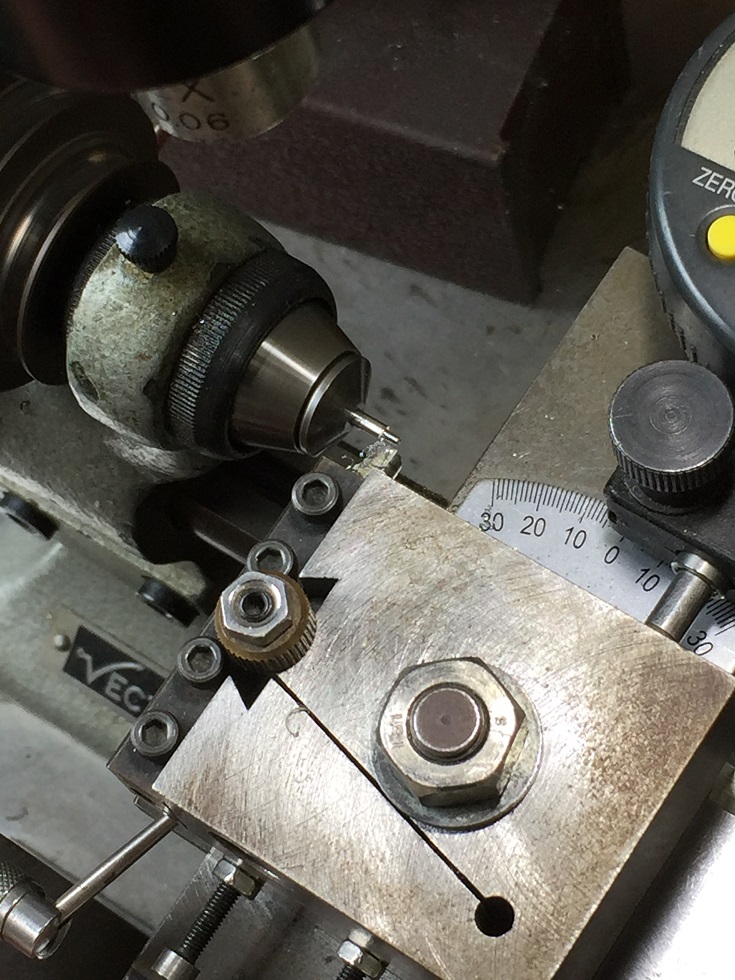

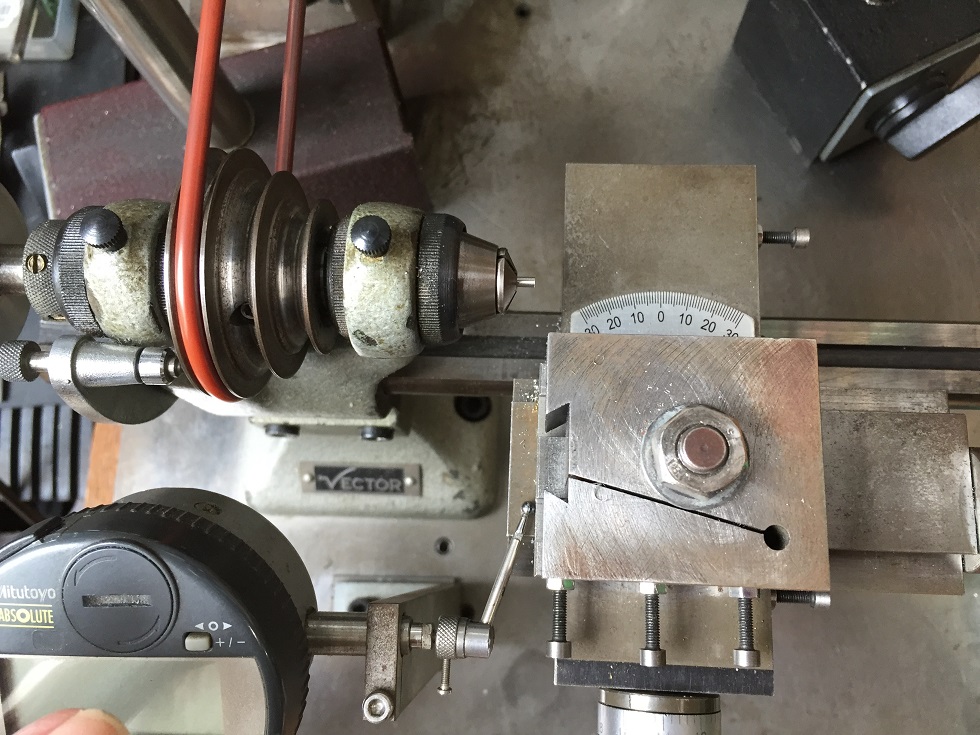

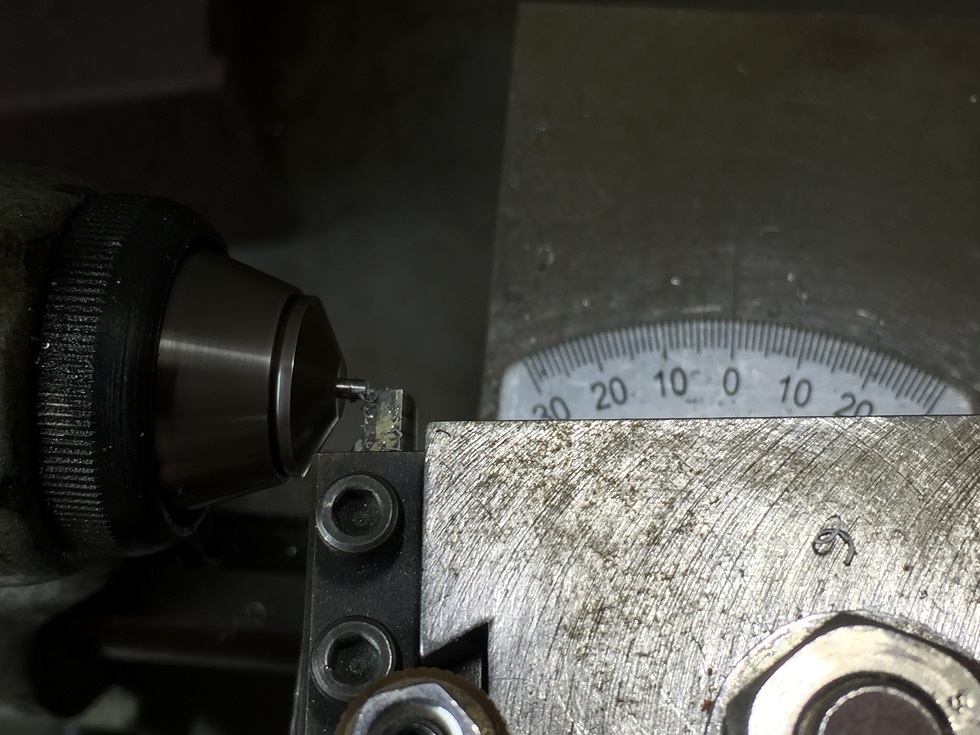

旋盤で削っていきます。

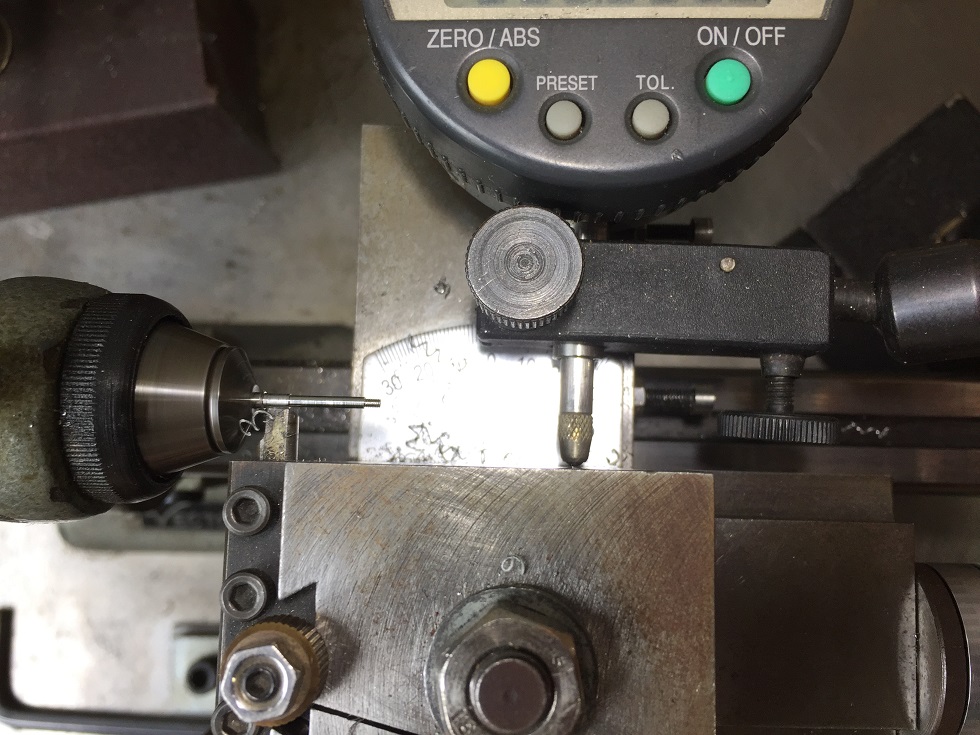

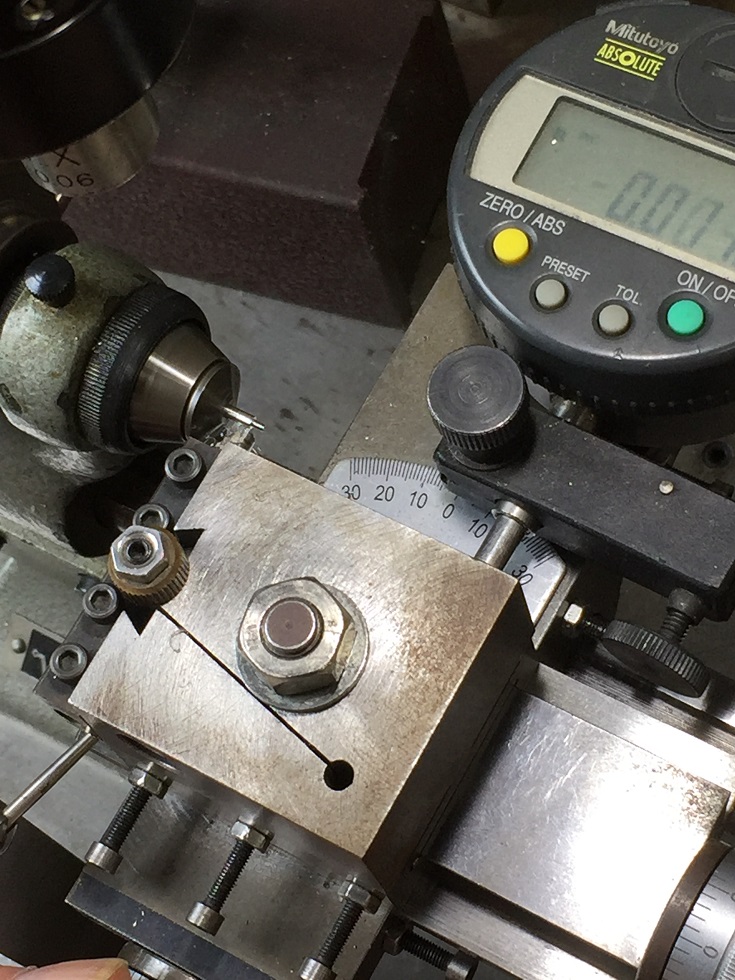

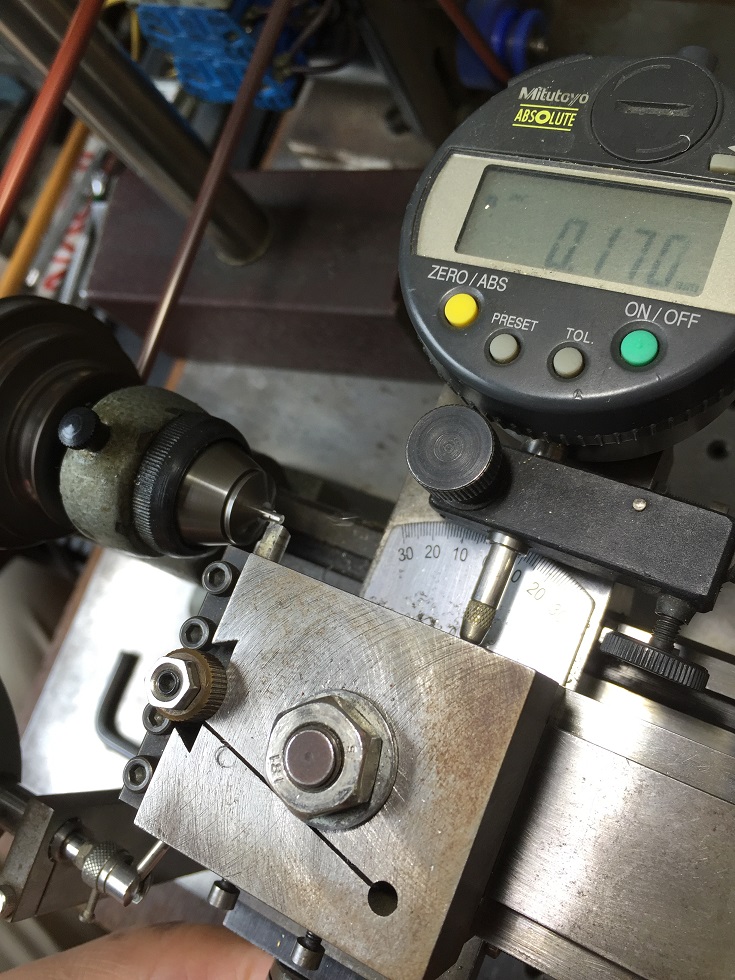

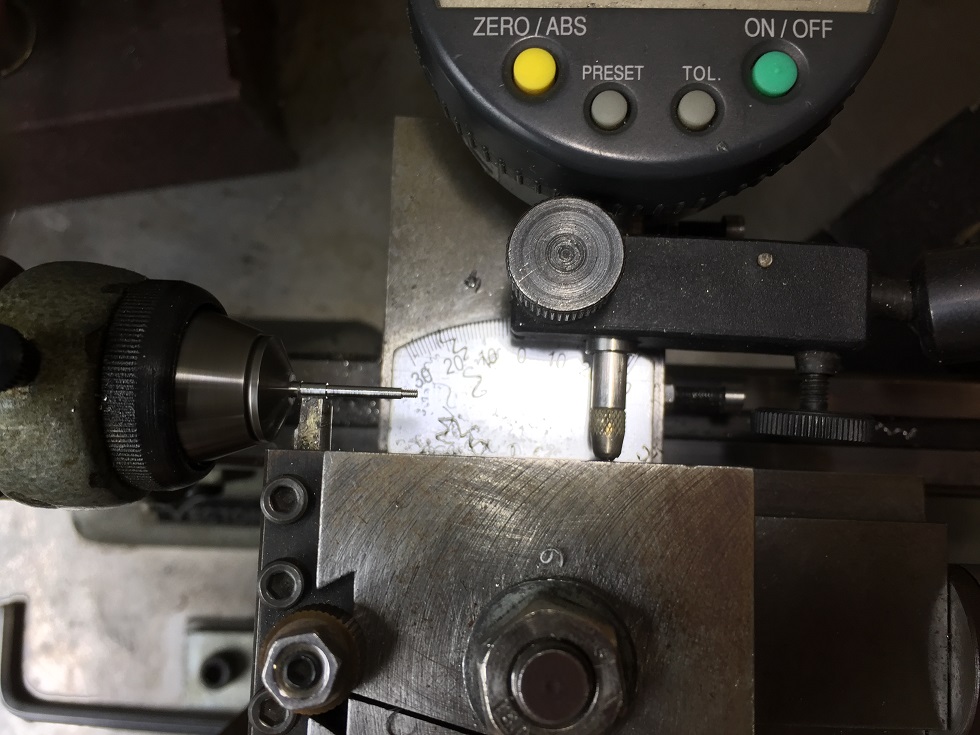

デジタルマイクロメーターを取り付けているので、どのくらい削っているかはすぐにわかります。
ここからシュルシュルシュル…っと。

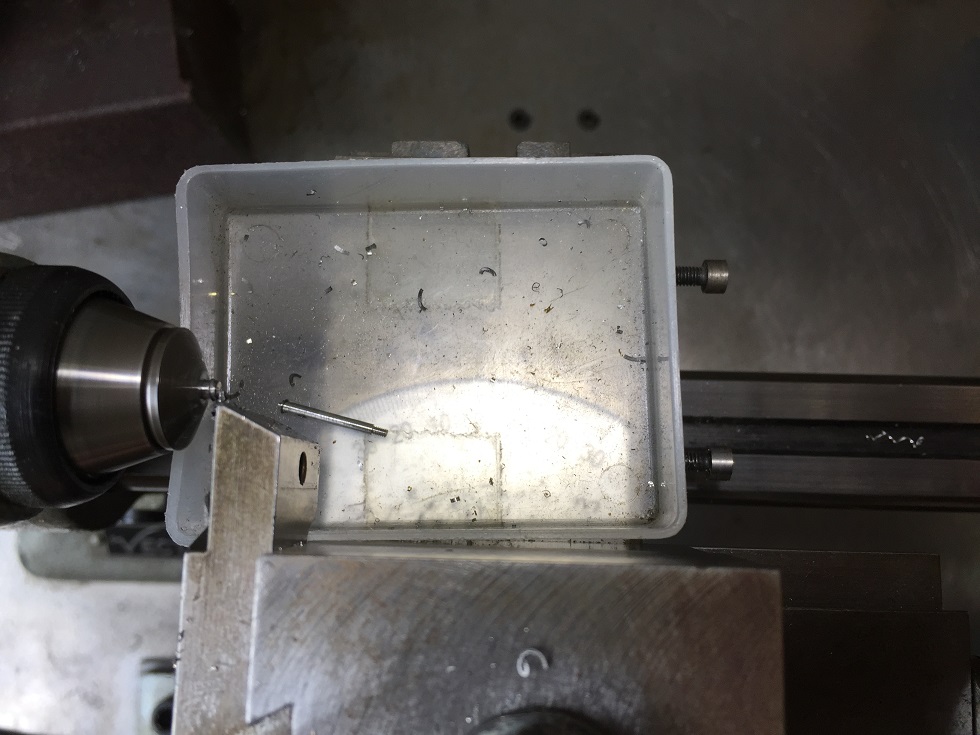

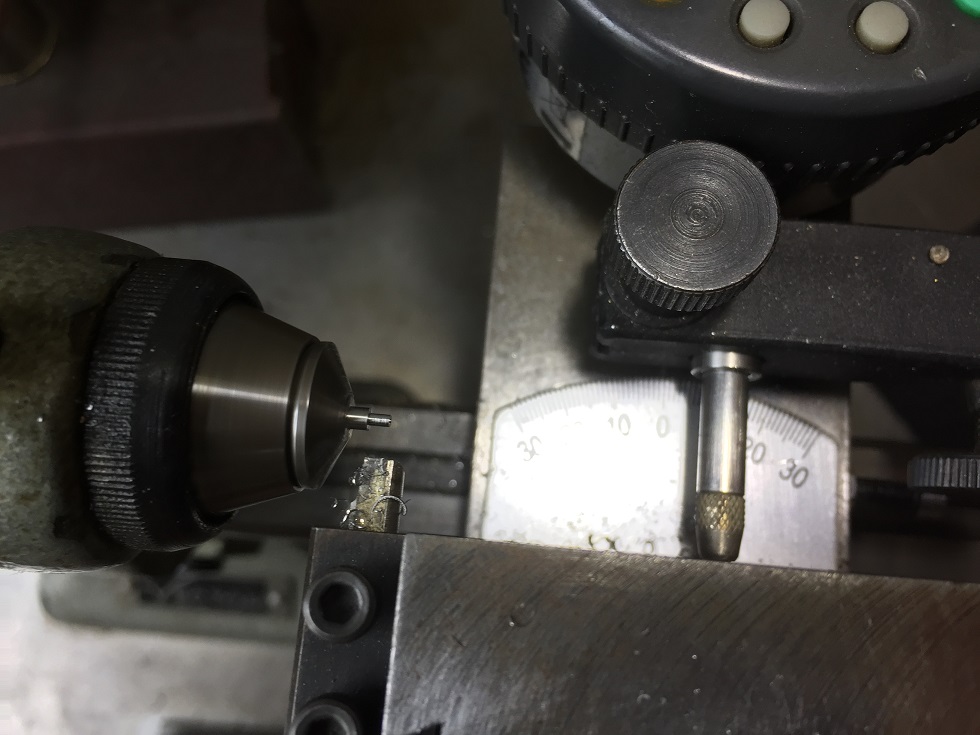

こんな具合に削っていきます。

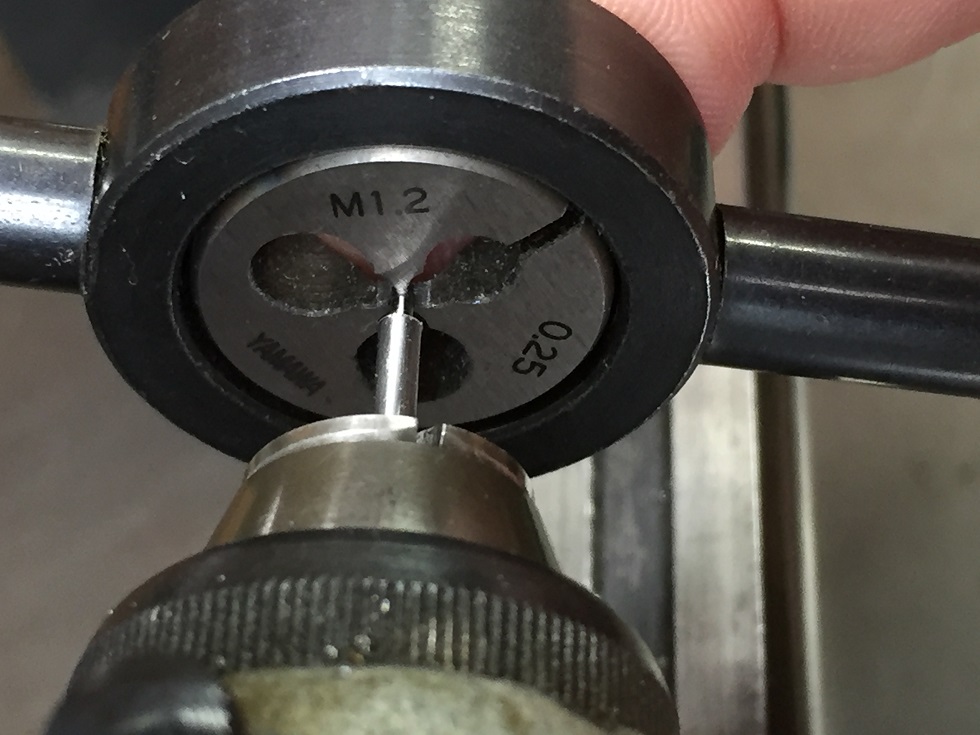

径1.1ｍｍまで削ってM1.2のダイスで、雄ネジを切っていきます。

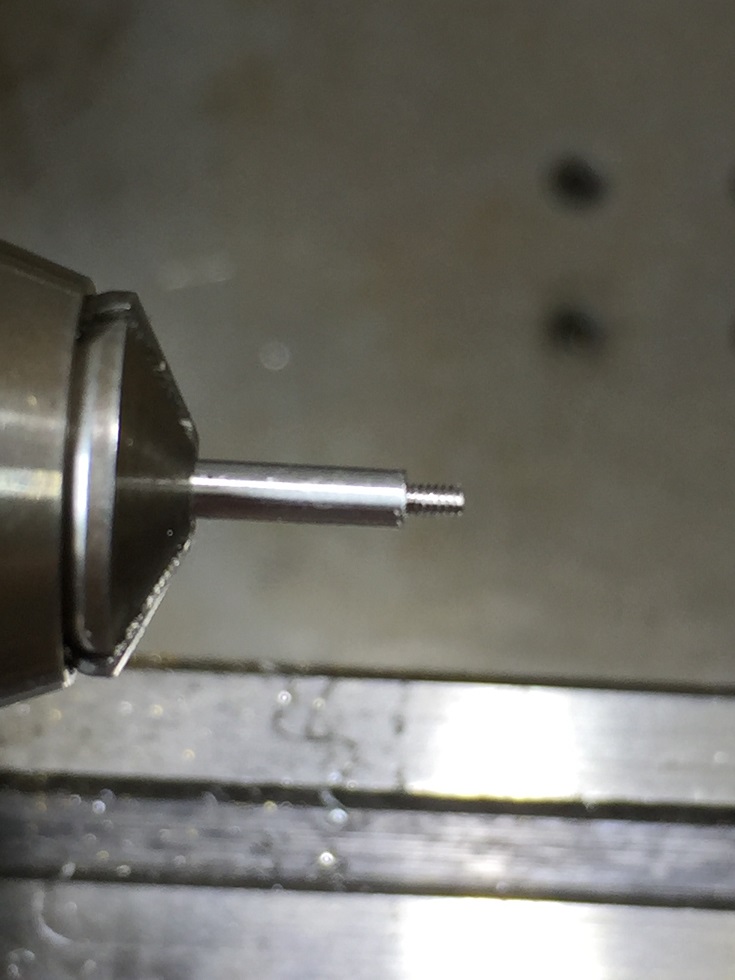

するとネジ山ができます。

2ｍｍの丸棒を1.5ｍｍの径のネジピンにしたいのでさらに0.5ｍｍ分削っていきます。

またシュルシュルシュル…っと。

13.5ｍｍのネジピンにしたいので、少し長めに取っていきます。

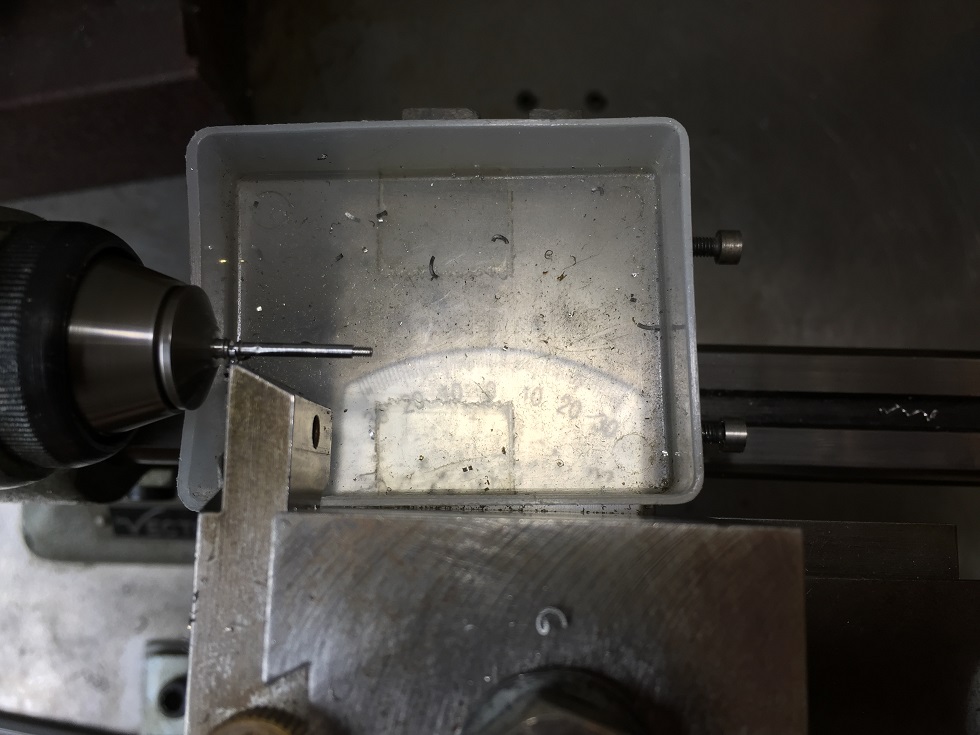

シュルシュルシュル…っと。

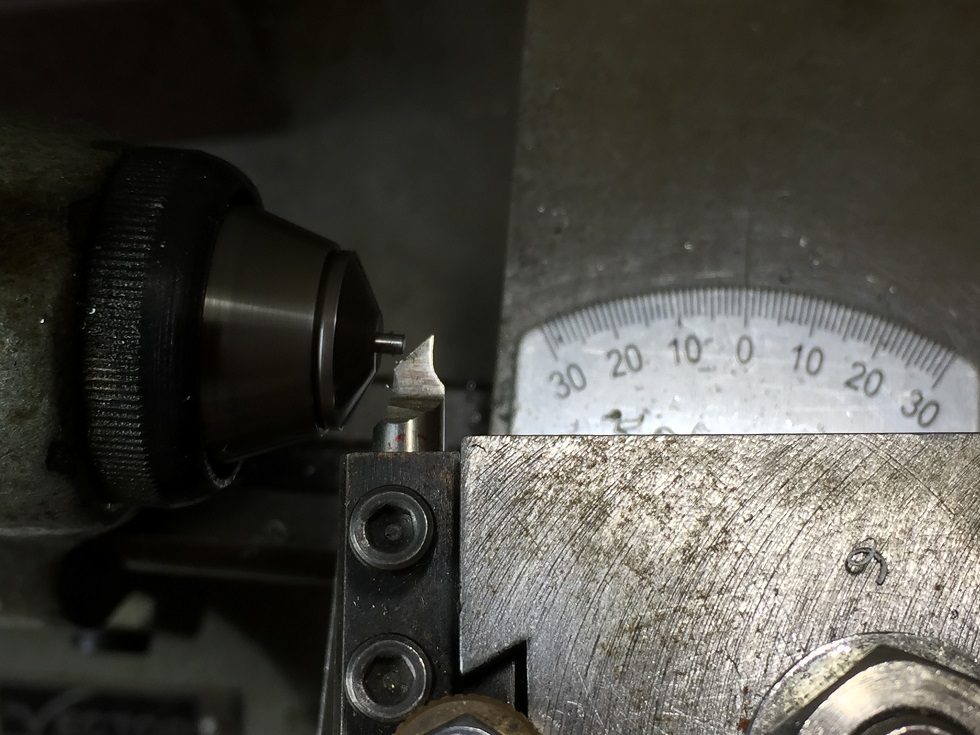

長さが十分に取れたら、突っ切りで切り落とします。

ポロッと取れました。

次に切り取った方を整えるためとネジの寸法を合わせます。
さっきとは逆に取り付けます。

13.5ｍｍになるように削って行きます。

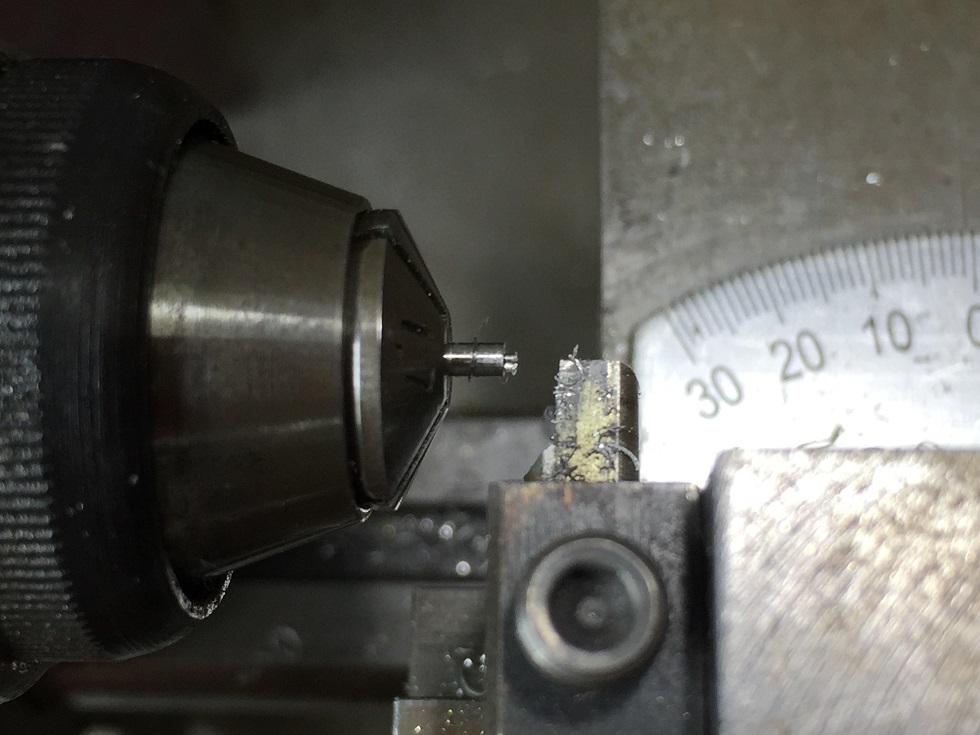

サイズと端面が整ったら、端面の面取りをします。

ここまで来ましたら、フライス盤に移動します。
できたネジピンを四つ割りバイスに挟んで、溝切りのドリルで、端面にマイナスのネジを切ります。

これで完成です！

ピンボケです…(T_T)

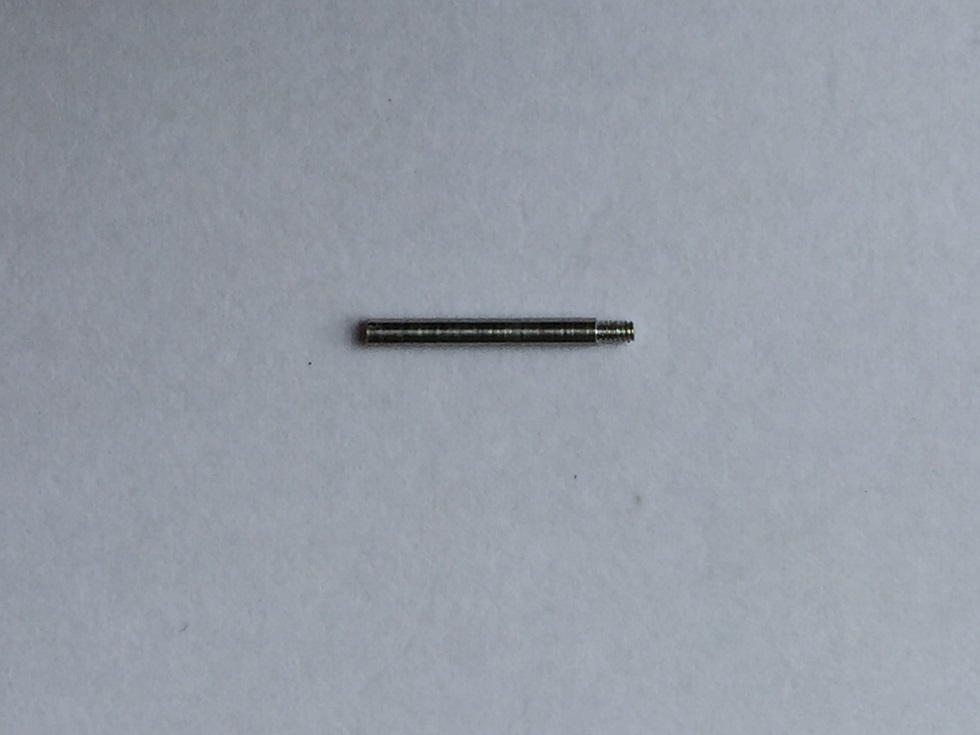

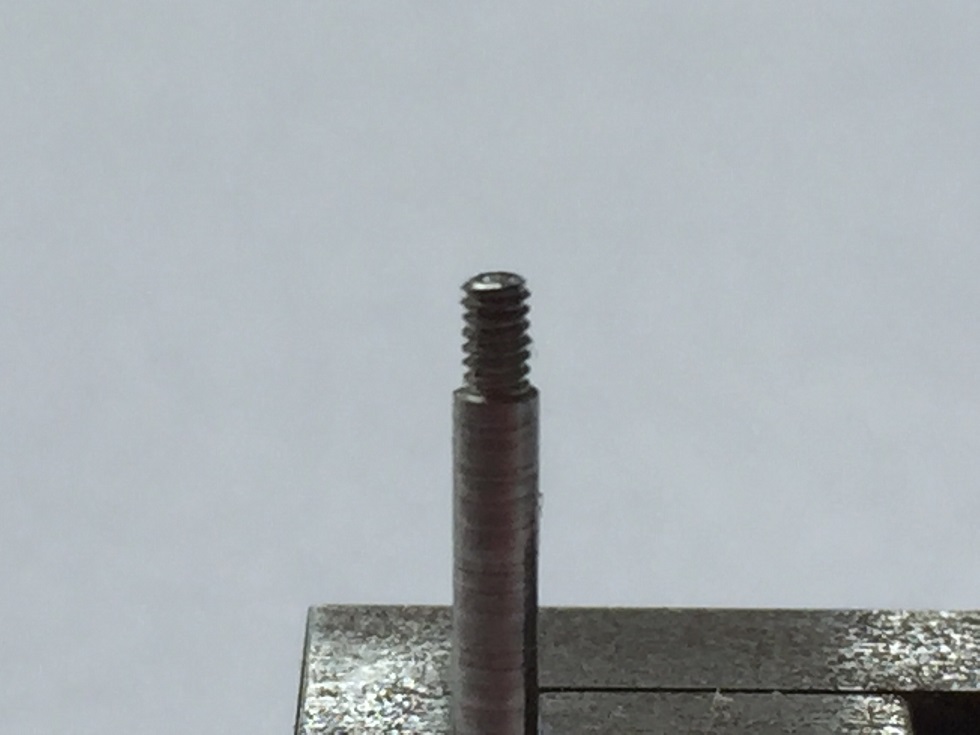

ネジ山はこんな感じです。

コチラ側はマイナスネジの山。

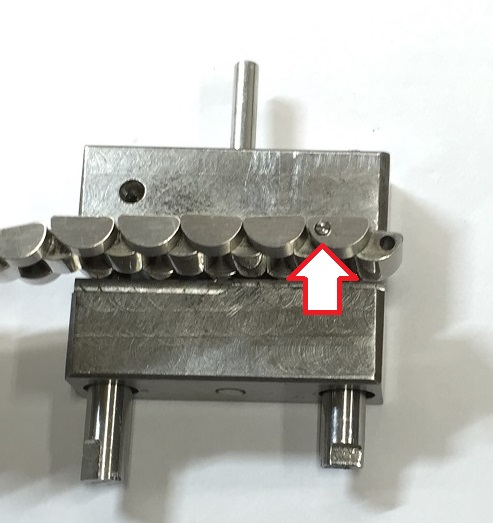

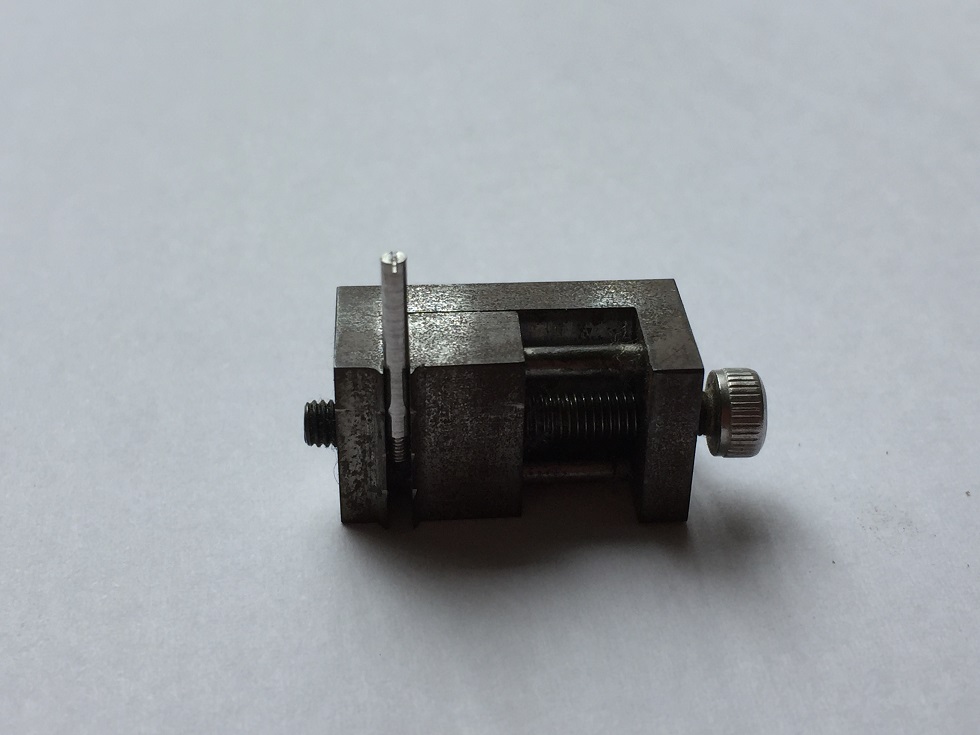

ココの部分に使う部品を作っていました。

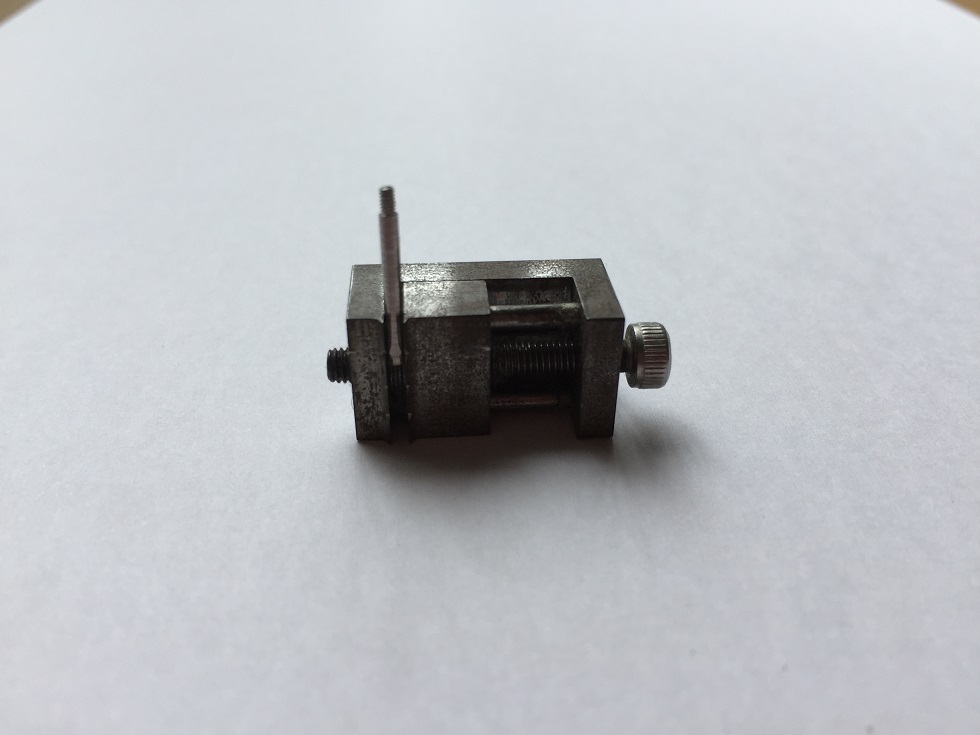

こんな感じになります。
